ПДУ-Н101
Доступен для скачивания
краткий каталог продукции:
Цена: 1072 ... 1404 руб.
Поплавковые датчики уровня серии ПДУ-Н предназначены для контроля уровня жидкостей в резервуарах. Могут использоваться с жидкостями, неагрессивными к материалу датчиков (нержавеющей стали), в различных сферах промышленности, строительства, производстваОсобенности:
-
Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке
-
Устойчивость к пене и пузырькам в жидкости
-
Широкий температурный диапазон
-
Устойчивость к агрессивным средам
-
Возможна замена стандартного поплавка на поплавок размерами ∅38×26 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью
| Параметр | ПДУ-Н101-45
| ПДУ-Н101-100
| ПДУ-Н101-200 |
| Рабочее положение | Вертикальное
| ||
| Крепление | Вертикальное
| ||
| Количество уровней
| 1
| ||
| Материал корпуса
| Нержавеющая сталь
| ||
| Температура рабочей среды
| −30...+110°С | ||
| Максимальное рабочее давление
| 1 МПа | ||
| Максимальная коммутируемая мощность
| 50 Вт | ||
| Максимальный коммутируемый ток
| ≅0,5 А (при ≅24 В)
| ||
| Максимальное коммутируемое напряжение
| ≅220 В
| ||
| Схема подключения
| 2-проводная
| ||
| Длина проводов
| 330 мм,
погрешность длины провода ±10% | ||
| Присоединение | М10
| ||
| Размеры поплавка
| ∅ 28×26 мм
| ||
| Размеры погружной части
| 45×28 мм
| 100×28 мм
| 200×28 мм
|
| Габаритные размеры
| ∅ 28×61 мм
| ∅ 28×115 мм
| ∅ 28×214 мм
|
| Вес
| 40 г
| 50 г
| 64 г
|

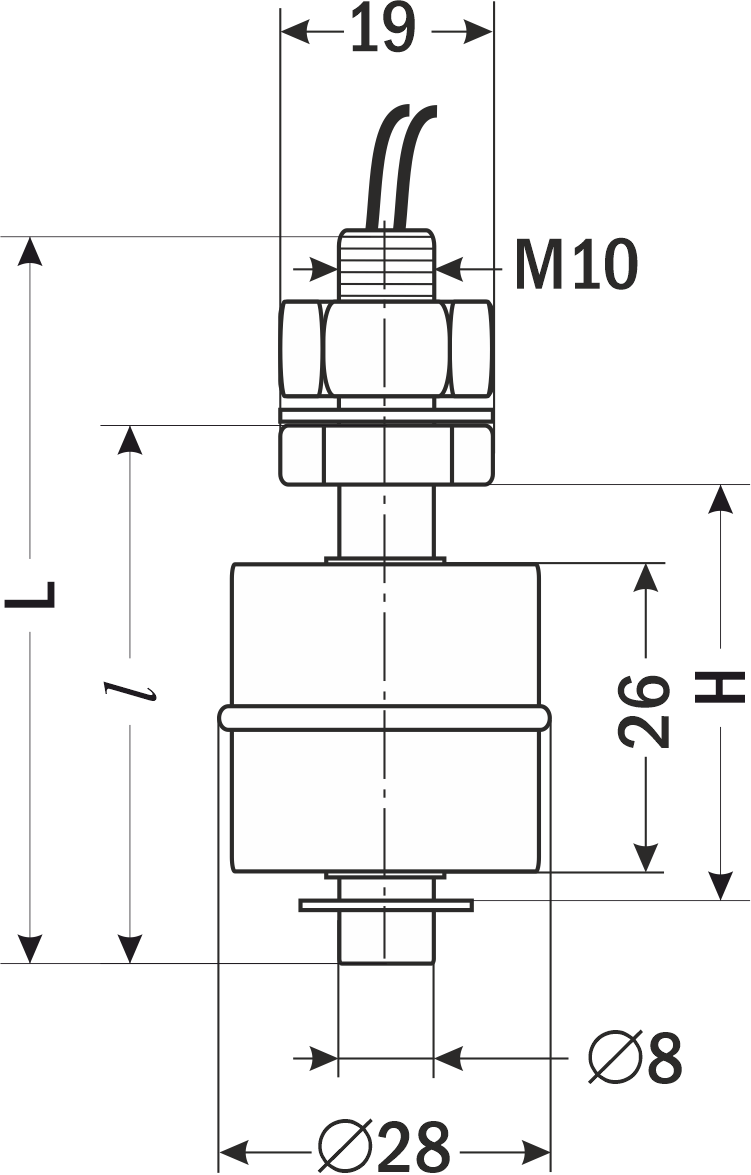

| Габаритные размеры |
 |
| Размеры, мм | Н101-45 | Н101-100 | H101-200 |
| L | 61 | 115 | 214 |
| l | 45 | 98 | 200 |
| H | 37 | 89 | 191 |
